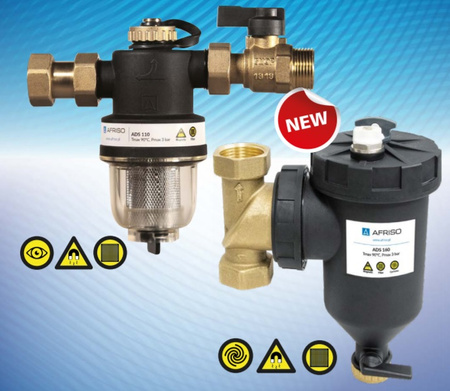

Afriso Magnetyczny separator zanieczyszczeń ADS 160, ruchome przyłącze GW G1
Afriso Magnetyczny separator zanieczyszczeń ADS 160, ruchome przyłącze GW G1
Magnetyczny separator ADS160 stosowany jest w instalacjach grzewczych i chłodzących. Montowany przed źródłem ciepła na powrocie z instalacji. Zbudowany z poliamidu PA66. Urządzenie wyposażone jest w dwie wymienne siatki filtracyjne (różny rozmiar oczek) i magnes neodymowy. Zawór spustowy ułatwia usuwanie zanieczyszczeń.
Obrotowe przyłącze umożliwia montaż na przewodach pionowych i poziomych. Odpowietrznik ręczny pozwala odpowietrzyć separator po zakończeniu prac konserwacyjnych. Plomba zabezpiecza magnes przed nieupoważnionym wyjęciem.
Zastosowanie separatorów zanieczyszczeń
- Służą do ciągłego usuwania zanieczyszczeń stałych, mogących spowodować uszkodzenie elementów instalacji.
- Chronią instalację przez podwójny system filtracji – mechaniczny i magnetyczny.
- Oddzielają i eliminują cząstki metaliczne zawieszone w czynniku grzewczym, co wydłuża żywotność kotła i innych komponentów instalacji.
- Separatory przeznaczone są do montażu w instalacjach centralnego ogrzewania, jak również chłodniczych.
- Do stosowania w instalacjach, w których występuje ciągła cyrkulacja czynnika, a czynnikiem roboczym jest woda bądź mieszaniny wody i glikolu o stężeniu glikolu nieprzekraczającym 50%.
- Waga: 1.80kg
- Wymiary: 144x171x66mm
- Producent: Afriso
Zasada działania
Czynnik powracający z instalacji w momencie wpływania do separatora wprowadzany jest w ruch wirowy. Wskutek tego medium przepływa torem zbliżonym do cyklonu, co ułatwia oddzielanie i osiadanie zanieczyszczeń w dolnej części ADS 160. Zanieczyszczenia metaliczne (np. cząstki rdzy, opiłki metali) są przyciągane przez wbudowany magnes. Inne cząstki niemetaliczne skutecznie zatrzymuje siatka filtracyjna. Oczyszczony czynnik kierowany jest do źródła ciepła.
